Perché la tensione dei raggi è fondamentale in una ruota?

La tensione dei raggi è uno dei fattori più importanti, ma spesso trascurati, delle prestazioni delle ruote. Influisce direttamente durata, stabilità, accelerazione, efficienza di frenata e sicurezza di guida..

Per qualsiasi professionista produttore di ruote per bici da corsa in carbonio costruite a mano, Il controllo della tensione dei raggi non è facoltativo, ma è alla base delle prestazioni.

Che cos'è la tensione dei raggi?

La tensione dei raggi si riferisce alla forza di trazione applicata a ciascun raggio di una ruota. Una tensione adeguata garantisce che il cerchio mantenga la sua forma sotto carico, distribuisca uniformemente le forze e prevenga i cedimenti strutturali.

Perché è importante l'uniformità della tensione delle forcelle

Un set di ruote di alta qualità non è definito dalla massima tensione, ma dalla tensione costante su tutti i raggi.

In una ruota a 28 razze ben costruita:

  • I raggi lato guida e quelli non lato guida hanno tensioni di base diverse.
  • La variazione tra i singoli raggi deve essere minima
  • La deviazione tipica è entro ±20 kgf (≈200N)

L'uniformità è garantita:

  • Migliore distribuzione del carico
  • Durata migliorata
  • Riduzione del rischio di affaticamento dei raggi

Perché la tensione dei raggi è fondamentale in una ruota

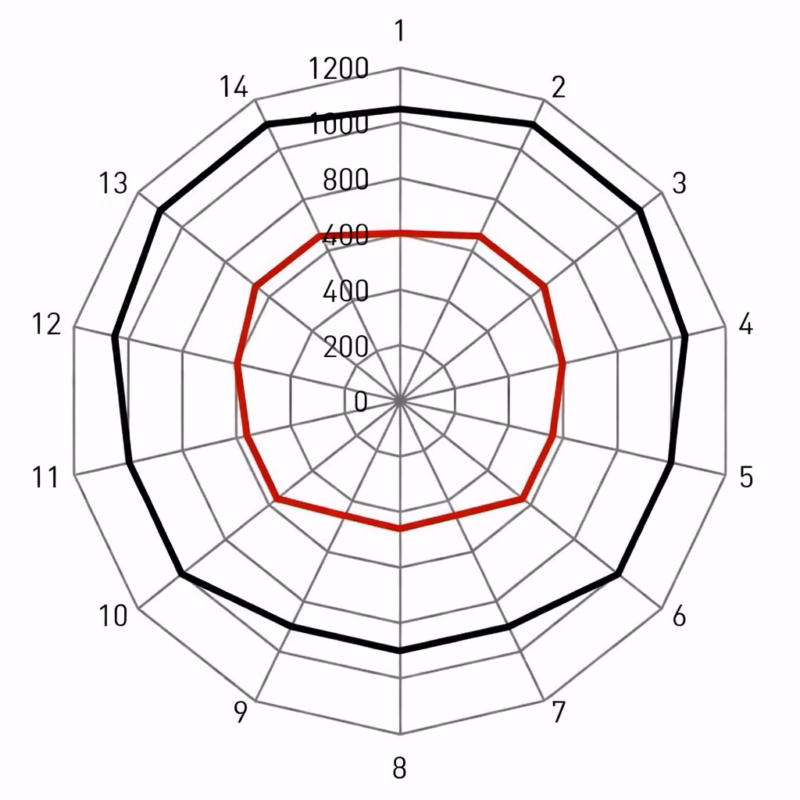

L'immagine qui sopra è un diagramma della tensione dei raggi di una ruota con 28 raggi e senza pneumatici installati. Il nero rappresenta la tensione dei raggi sul lato motore e il rosso la tensione dei raggi sul lato non motore. Sulla griglia a ragnatela di sfondo, la differenza di tensione tra ciascun anello è di 200N, che si converte in circa 20 kgf (chilogrammi-forza). Qui si può notare che le differenze tra le tensioni dei raggi sono molto ridotte.

Come la pressione degli pneumatici influisce sulla tensione dei raggi

Quando uno pneumatico è montato e gonfiato:

  • La pressione interna riduce la tensione complessiva dei raggi
  • Tuttavia, una ruota costruita correttamente mantiene distribuzione coerente della tensione

Questo equilibrio è fondamentale per mantenere l'integrità strutturale durante la guida nel mondo reale.

Perché la tensione dei raggi è fondamentale in una ruota

Questo diagramma mostra che dopo il montaggio del pneumatico sulla ruota, la tensione dei raggi è influenzata dalla pressione del pneumatico. La tensione complessiva dei raggi diminuisce, ma la differenza tra i singoli raggi non è significativa.

Distribuzione del carico sotto il peso del pilota

Quando un pilota si siede sulla bicicletta:

  • I raggi superiori aumentano la tensione
  • I raggi inferiori perdono tensione

Questo accade perché i raggi lavorano solo in tensione, non compressione.

La ruota non “sta in piedi” sui raggi inferiori.
È “sospeso” dalla tensione dei raggi superiori.

Perché la tensione dei raggi è fondamentale in una ruota

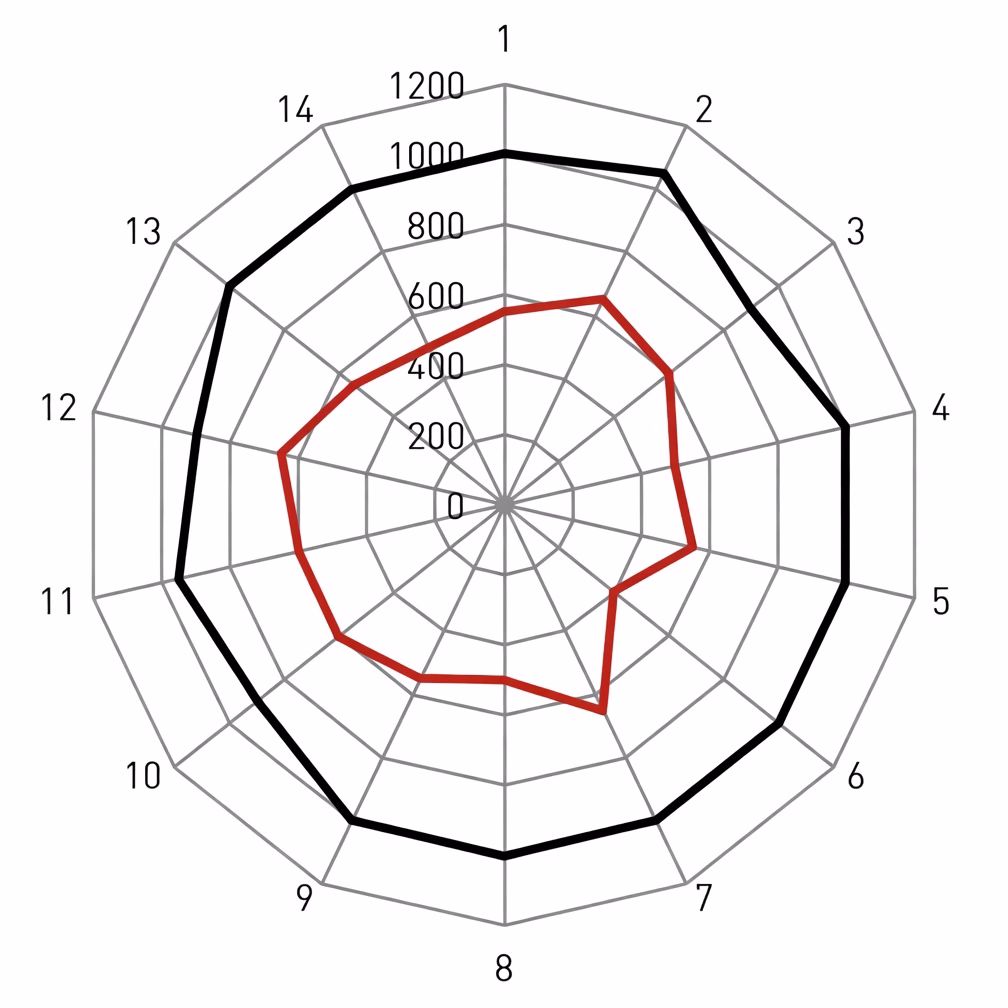

Questa foto mostra ancora lo stesso set di ruote. Tuttavia, ora sono stati installati i pneumatici ed è stato aggiunto un ciclista in condizioni statiche. È evidente che la tensione dei raggi nella metà superiore della ruota è aumentata, mentre quella nella metà inferiore è diminuita. Questo perché i raggi di una ruota funzionano solo in tensione e non possono fornire supporto. Quando si applica un peso alla ruota, la tensione dei raggi nella metà superiore aumenta.

Stress dinamico durante l'equitazione

La tensione dei raggi cambia continuamente durante la guida.

  • Ogni raggio può sperimentare 400-500 cicli di tensione per chilometro
  • Questo stress ripetuto rende essenziale una corretta impostazione della tensione

Cosa succede se la tensione dei raggi è troppo bassa?

  • I raggi si allentano con il tempo
  • Il carico si sposta in modo non uniforme
  • La ruota diventa instabile (oscillazione/ saltellamento)
  • Durata di vita ridotta

Cosa succede se la tensione dei raggi è troppo alta?

  • I raggi possono superare i limiti di elasticità
  • Si verifica una deformazione permanente
  • Perdita di tensione e squilibrio
  • Aumento del rischio di rottura in caso di impatto

Tensione ottimale dei raggi - Il punto di equilibrio

La tensione ideale dei raggi è:

  • Abbastanza alto da mantenere la rigidità
  • Abbastanza basso da evitare l'affaticamento del materiale
  • Distribuito uniformemente su tutti i raggi

Le ruote di fabbrica utilizzano spesso una configurazione generalizzata.
Tuttavia, un set di ruote in carbonio personalizzato con mozzo e raggi consente una regolazione precisa in base alle esigenze del pilota.

Perché le ruote costruite a mano offrono prestazioni superiori

Rispetto alla produzione di massa, le ruote costruite a mano offrono:

  • Controllo preciso della tensione
  • Messa a punto personalizzata in base al profilo del pilota
  • Maggiore coerenza

Per questo motivo i marchi premium si affidano a:

Sistema di controllo qualità ICANBikes (Sezione Fiducia)

Come professionista:

ci assicuriamo che ogni ruota sia conforme agli standard più elevati.

Il nostro processo:

  • 100% costruzione a mano delle ruote
  • 100% ispezione prima della consegna
  • Sistema di tracciamento con codice QR unico nel suo genere

Ogni set di ruote comprende:

  • Mappa della distribuzione della tensione dei raggi
  • Dati di veridicità (tolleranza ±0,1 mm)
  • Rapporto di ispezione della qualità firmato

Ogni ruota è completamente documentata per garantire tracciabilità e affidabilità.

Conclusione

La tensione dei raggi è il fattore ingegneristico fondamentale per le prestazioni delle ruote.

Solo grazie a un controllo preciso, a una distribuzione uniforme e a una costruzione a mano esperta, un set di ruote può offrire la massima durata ed efficienza di guida.

FAQ

1.Qual è la tensione ideale dei raggi per un set di ruote?

La tensione ideale dipende dal cerchio, dal tipo di raggio e dallo stile di guida, ma in genere si colloca vicino alla parte media superiore della gamma di sicurezza.

2.La tensione dei raggi è migliore?

No. Una tensione eccessiva può causare la deformazione dei raggi e ridurre la durata della ruota.

3. Perché è importante l'uniformità della tensione dei raggi?

La tensione uniforme assicura una distribuzione uniforme del carico e previene i cedimenti prematuri.

4. Come influisce il peso del ciclista sulla tensione dei raggi?

I ciclisti più pesanti creano fluttuazioni di tensione maggiori e richiedono una messa a punto più precisa.

5. Cosa succede se i raggi sono allentati?

I raggi allentati possono causare l'oscillazione della ruota, l'instabilità e danni strutturali.

6. Quanto spesso cambia la tensione dei raggi durante la guida?

Centinaia di volte per chilometro a causa dei continui cicli di carico.

7. Perché scegliere una ruota costruita a mano?

Le ruote costruite a mano offrono maggiore precisione, personalizzazione e durata nel tempo.
