Tief eintauchen Herstellung von Carbonfaser-Fahrradrahmen Technologien und Verfahren

Die Kohlefasertechnologie hat zweifellos die Entwicklung moderner Fahrräder dominiert. Wenn Sie sich die hochpreisigen Premium-Fahrräder aus Kohlefaser ansehen, werden Sie immer wieder auf Marken stoßen, die ihre eigenen Materialien und Herstellungsverfahren mit komplexer Marketingterminologie bewerben. Wir sind ein professioneller Hersteller von Kohlefaserfahrrädern, ICANBIKES hat sich immer eine transparente Perspektive bewahrt: Jenseits der vagen Marketingsprache sind die zugrunde liegenden Rohstoffe und Kernformtechnologien, die von Spitzenmarken verwendet werden, innerhalb der heutigen hoch entwickelten globalen Lieferkette tatsächlich sehr ähnlich.

Warum können also dieselben Materialien zu Rahmen mit völlig unterschiedlichen Fahreigenschaften führen? ICANBIKES ist davon überzeugt, dass die Seele eines großartigen Fahrrads nicht in Marketing-Schlagwörtern liegt. Die Seele eines großartigen Fahrrads kommt nicht von Marketing-Schlagwörtern, sondern von Ingenieuren, die jede einzelne Lage der Carbonfasern akribisch optimieren, die Spannungsverteilung genau berechnen und die Rahmengeometrie kontinuierlich verfeinern. Auf diese Weise lassen sich aus denselben Rohstoffen Rahmen mit unterschiedlichen Fahreigenschaften und einem einzigartigen Fahrstil entwickeln.

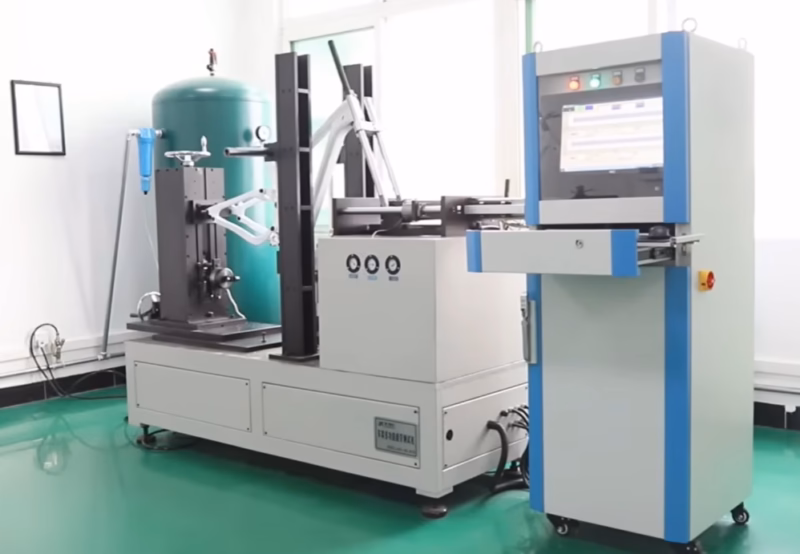

Die Unterschiede zwischen Carbonfaser-Fahrradrahmen werden durch ein ausgefeilteres Design, Tests, die richtige Materialauswahl, Layup-Strategien, Fertigungskonsistenz und Qualitätskontrolle geschaffen. Diese Faktoren wirken sich auch direkt auf die Endkosten des Rahmens aus.

Wie genau wird aus Kohlefaser Schritt für Schritt ein Fahrradrahmen? Welche Technologien und Verfahren sind an der Herstellung beteiligt? Welche gängigen Missverständnisse gibt es noch? Und wenn die Hersteller oft ähnliche Materialien verwenden, warum kann ein Rahmen trotzdem besser sein als ein anderer?

Was ist Carbonfaser?

Bevor wir uns näher mit der Herstellung von Kohlefaserrahmen befassen, sollten wir zunächst das Rohmaterial selbst verstehen. Dies hilft auch bei der Erklärung von Fachbegriffen, die von den Herstellern häufig verwendet werden, wie z. B. 3K-, 6K- und Hochmodul-Carbonfasern.

Kohlenstofffasern sind im Wesentlichen Polymere, die durch mehrfache Erhitzung und Behandlung in lange Ketten aus Kohlenstoffatomen verwandelt werden. Diese ultradünnen Kohlenstoff-Filamente haben in der Regel einen Durchmesser von etwa 5-10 Mikrometern und sind damit 10-20 Mal dünner als ein menschliches Haar. Diese winzigen Fäden werden dann für den praktischen Gebrauch zu Bändern oder Schnüren gebündelt. Man kann sich diesen Prozess wie das Verdrehen von Litzen zu einem Seil vorstellen - einzelne Kohlenstofffäden werden zu einem stärkeren und leichteren Kohlenstoffbündel.

Die Anzahl der Kohlenstoff-Filamente in jedem Werg ist die in der Fahrradindustrie gebräuchlichste Maßeinheit, die üblicherweise mit “K” (tausend) angegeben wird. Ein Kabel mit 3.000 Filamenten wird beispielsweise als 3K-Kohlenstofffaser bezeichnet, während ein Kabel mit 6.000 Filamenten als 6K bezeichnet wird.

Auch die Festigkeit und Steifigkeit einzelner Carbonfasern kann variieren, was uns zum Begriff des Moduls führt. Durch eine verfeinerte Verarbeitung können die Hersteller glattere und dünnere Filamente herstellen. Diese dünneren Filamente können sich dichter zusammenfügen, was die Steifigkeit des gesamten Kabels erhöht. Allerdings neigen Fasern mit höherem Modul auch dazu, spröder zu werden, da die einzelnen Filamente dünner werden.

Obwohl der Modulus häufig als Marketingbegriff in der Werbung für Carbonfaserrahmen verwendet wird, ist er in der Fahrradindustrie keine standardisierte Einheit. So kann zum Beispiel das “Hochmodul”-Carbon einer Marke nur dem “Mittelmodul”-Material einer anderen Marke entsprechen. Noch wichtiger ist, dass die besten Carbonrahmen nie nur aus einer einzigen Art von Carbonfasern hergestellt werden. Stattdessen setzen sie auf sorgfältig ausgearbeitete Kombinationen mehrerer Modulus-Stufen.

Von Kohlenstofffasern zu Verbundwerkstoffen

Kohlefasertauwerk selbst ist in seinem Rohzustand nahezu nutzlos. In diesem Stadium sind sie einfach nur trockene und flexible Materialien. Carbonfasern werden erst durch die Kombination mit anderen Materialien funktionsfähig. Dies führt zu einem weiteren häufigen Missverständnis: Fahrradrahmen sind eher als Verbundwerkstoffe oder Laminate zu bezeichnen.

Für den Bau von Fahrradrahmen müssen Kohlefasern mit Klebstoffen, meist Epoxidharz, miteinander verbunden werden. Durch dieses Verfahren wird die Kohlefaser zu einem Verbundwerkstoff, genauer gesagt zu einem kohlenstofffaserverstärkten Polymer (CFK). Da diese Materialien schichtweise zusammengefügt werden, bezeichnet man sie auch als Laminate.

Verglichen mit der leichten Stärke von Kohlenstofffasern ist Harz tatsächlich schwerer und schwächer. Daher besteht das Ziel bei der Herstellung darin, so wenig Harz wie möglich zu verwenden und dennoch die Carbonschichten effektiv miteinander zu verbinden. Hier bietet die Hochmodul-Kohlefaser einen weiteren Vorteil: Da die Lücken zwischen den Fasern kleiner sind, wird weniger Harz zum Verkleben benötigt, was zu einem geringeren Rahmengewicht beiträgt.

Einige Hersteller modifizieren Harzsysteme weiter, indem sie Materialien wie Glasfasern oder Kohlenstoff-Nanoröhren (extrem feine Kohlenstofffasern) hinzufügen, um die strukturellen Eigenschaften zu verändern und die Leistung zu verbessern.

Bei der Herstellung von Karbonrahmen wird am häufigsten vorimprägnierte Karbonfaser verwendet, die auch als Prepreg bezeichnet wird. Dabei handelt es sich um mit Harz vorimprägnierte, aber noch nicht ausgehärtete Kohlenstofffaserplatten. Die Platten sind mit Trennpapier kaschiert und werden in Rollen transportiert. Diese Materialien werden in der Regel gekühlt gelagert und vor der Verwendung erhitzt, um das Harz zu aktivieren. Der Vorteil von Prepregs liegt in der sehr gleichmäßigen Harzverteilung, was die Qualitätskontrolle verbessert und die Herstellungszeit verkürzt.

In den meisten Fällen werden für Prepregs unidirektionale (UD) Kohlenstofffasern verwendet, bei denen alle Fasern parallel in eine Richtung verlaufen. Dies sorgt für maximale Steifigkeit und Festigkeit entlang dieser spezifischen Achse, beeinträchtigt aber die Festigkeit in senkrechten Richtungen. Eine andere Möglichkeit sind gewebte Kohlenstofffasern, bei denen die Faserbündel in mehreren Richtungen verflochten sind, was zu ausgewogeneren Steifigkeits- und Festigkeitseigenschaften führt.

Unidirektionales Prepreg bietet eine hervorragende Richtungskontrolle und ermöglicht es den Ingenieuren, Carbonfasern präzise in bestimmten Winkeln zu platzieren. Dies ist besonders nützlich bei komplexen Rahmenabschnitten oder Bereichen mit geringerer Belastung, wie z. B. Steuerrohrverbindungen, Sitzrohrverbindungen, Tretlagergehäusen, Flaschenhalterbefestigungen und internen Kabelführungsöffnungen. Ein weiterer Vorteil von gewobenem Carbon ist die bessere Verklebung, das geringere Risiko von Delaminationen und die höhere Schadenstoleranz.

Obwohl Prepreg in der Fahrradindustrie dominiert, verlassen sich nicht alle Marken ausschließlich darauf. Unabhängig von der Herstellungsmethode müssen die Ingenieure mehrere Variablen sorgfältig abwägen, um sicherzustellen, dass die richtigen Kohlefasertypen und Harzsysteme an den richtigen Stellen und in der richtigen Ausrichtung verwendet werden. Dies bestimmt die Steifigkeit des Rahmens, die Sprödigkeit, das Gewicht, die Haltbarkeit, die Stoßfestigkeit und natürlich die Produktionskosten.

Insgesamt bleibt die Konstruktion von Kohlefaserrahmen sehr flexibel. Wenn sie richtig konstruiert sind, können Kohlefaserrahmen theoretisch eine extrem lange Lebensdauer haben.

Überblick über den Designprozess

Die Konstruktion eines Fahrradrahmens ist alles andere als einfach, daher gibt dieser Abschnitt nur einen allgemeinen Überblick. Unabhängig von der Marke oder dem Modell ist der Prozess sehr komplex und unterscheidet sich erheblich von Hersteller zu Hersteller.

Der erste Schritt besteht darin, den beabsichtigten Zweck des Rahmens zu definieren. Danach werden die langfristigen Leistungsziele festgelegt.

Ein weiterer wichtiger Fortschritt bei der Entwicklung von Kohlefaserrahmen ist die verbesserte Fertigungskonsistenz. Zwar haben sich die Kohlefasersorten selbst im Laufe der Jahre verbessert, doch noch wichtiger sind die Fortschritte bei den Verdichtungs- und Formungstechnologien, die heute die theoretischen Materialeigenschaften allein übertreffen.

Eine gleichmäßigere Verdichtung reduziert Defekte und verbessert die strukturelle Leistung. Bessere Laminatkonsistenz und optimierte Layup-Strukturen ermöglichen es den Herstellern, leichtere, stärkere und ermüdungsresistentere Rahmen zu bauen, ohne auf übermäßige Materialredundanz für Sicherheitsmargen angewiesen zu sein.

Sobald die Entwurfskonzepte fertiggestellt sind, wird die digitale Modellierung entscheidend. Ingenieure verwenden in der Regel fortschrittliche Konstruktionswerkzeuge wie 3D FEA (Finite Elemente Analyse) und CFD (Computational Fluid Dynamics) für aerodynamische Analysen und Tests. In dieser Phase können auch Entscheidungen bezüglich der Rahmentrennpunkte während der Konstruktion, der Materialauswahl, der Vorformungsmethoden und der Werkzeugausrichtung getroffen werden.

Der Bau eines voll funktionsfähigen Prototyps in der Anfangsphase kann sowohl zeitaufwändig als auch teuer sein. Einige Marken erstellen zunächst 3D-gedruckte Prototypenteile, um Montage, Ästhetik und Herstellbarkeit zu testen.

Die computergestützte Konstruktion verkürzt die Entwicklungszyklen erheblich und gibt frühzeitig Aufschluss über die Gesamtleistung des Rahmens. Sobald diese Phase abgeschlossen ist, beginnt die Entwicklung der Formen und es werden detaillierte Layup-Pläne für jedes einzelne Kohlefaserteil erstellt.

Gemeinsame Herstellung von Carbonfaser-Fahrradrahmen Methoden Monocoque-Bauweise

“Monocoque” ist einer der am häufigsten verwendeten Marketingbegriffe in der Carbonfaser-Fahrradindustrie. Wie der Name schon sagt, handelt es sich um eine Struktur, bei der die Rahmenschale Lasten und Spannungen direkt aufnimmt.

Echte Monocoque-Rennradrahmen sind jedoch sehr selten. In den meisten Fällen produzieren die Hersteller nur das vordere Dreieck als Monocoque-Struktur, während die Sitzstreben, Kettenstreben und manchmal sogar bestimmte Rohrabschnitte separat hergestellt und später zusammengebaut werden. Technisch gesehen handelt es sich dabei um Halbschalen- oder modulare Monocoque-Strukturen, die derzeit in der Fahrradindustrie am häufigsten verwendet werden.

Unabhängig von der Terminologie beginnt der Prozess mit dem Schneiden großer Prepreg-Bögen in einzelne Carbonteile. Jedes Teil hat eine bestimmte Position und Ausrichtung, die im Layup-Handbuch festgelegt ist. Man kann es sich wie das Zusammensetzen eines komplexen Puzzles vorstellen, bei dem jede Kohlenstoffschicht nummeriert und genau positioniert ist.

Viele Leute behaupten, dass Kohlefaser an sich billig ist, weil Rohkohlefasern und Kunstharzmaterialien leicht zu relativ niedrigen Preisen online erworben werden können. Das mag zwar stimmen, aber die wirklichen Kosten entstehen durch das arbeitsintensive Legeverfahren. Für einen einzigen Rahmen werden zahlreiche Prepreg-Schichten benötigt, die sorgfältig von Hand in einer präzisen Reihenfolge gemäß den technischen Spezifikationen angebracht werden.

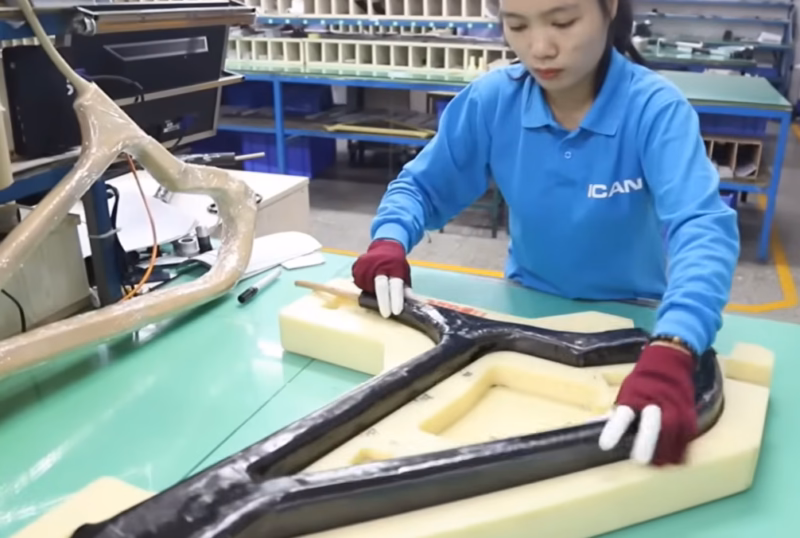

Für komplexe Bereiche, wie z. B. Kopfrohre, bringen die Hersteller häufig zunächst Kohlenstoffschichten auf vorgeformte Bauteile auf, bevor sie diese in die Hauptform einbringen. Die Formen selbst sind in der Regel aus Stahl oder Aluminium gefertigt und wiederverwendbar. Diese Formen bestimmen die äußere Form und das Aussehen des Rahmens.

Die äußere Form ist jedoch nur ein Teil des Prozesses. Während des Formens muss auch ein Innendruck ausgeübt werden, um Hohlräume zwischen den Kohlenstoffschichten zu beseitigen. Zu diesem Zweck werden mehrere Technologien eingesetzt:

• Interne Luftblasen
• Auflösbare Schaumstoff- oder Wachskerne
• Flexible Silikon-Dorne
• Innenformen aus starrem Kunststoff oder Metall

In der High-End-Massenproduktion werden oft halb ausgehärtete Rahmenteile um aufblasbare Blasen mit Netzverstärkung im Inneren der Form positioniert. Sobald alle Komponenten korrekt platziert sind, wird die zweite Hälfte der Form versiegelt und verriegelt.

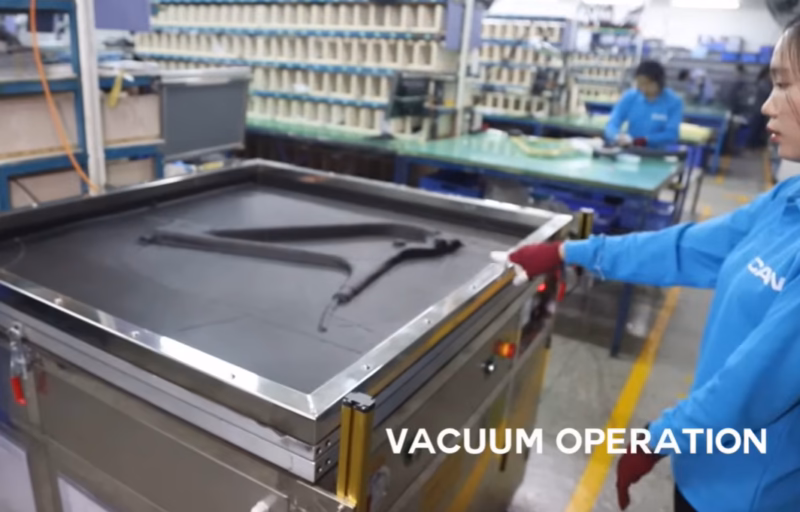

Die gesamte Form wird dann vakuumverpackt und evakuiert, um vor dem Aushärten so viel Luft wie möglich zu entfernen. In dieser Phase wird Wärme zugeführt, damit das Harz gleichmäßig fließen kann, während der interne Blasendruck das Karbonlaminat fest zusammendrückt und so Lufteinschlüsse und überschüssiges Harz eliminiert.

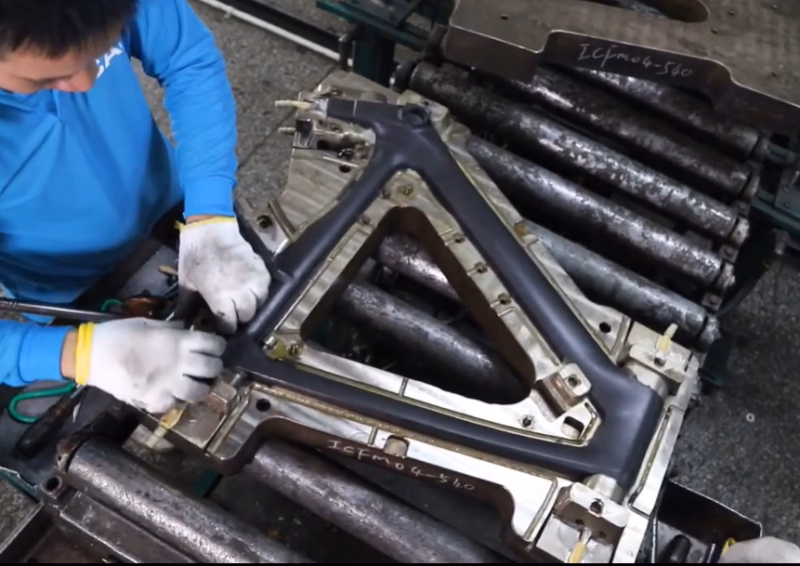

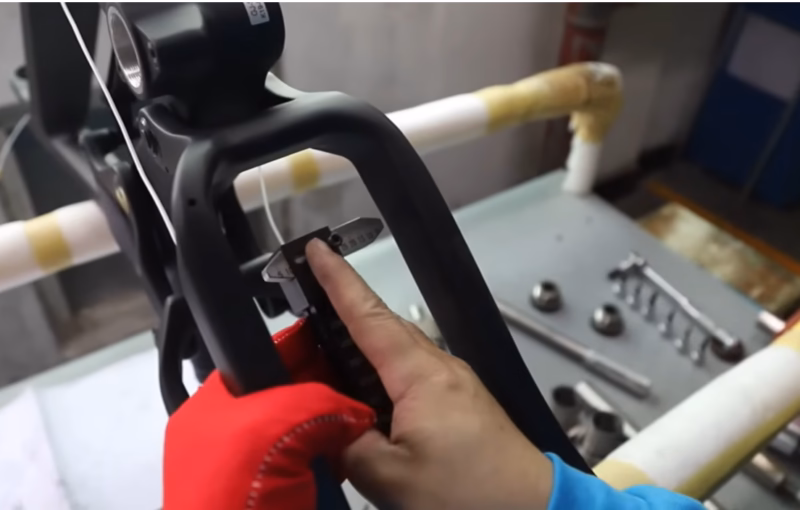

Nach dem Aushärten wird der Rahmen aus der Form entnommen und alle inneren Blasen oder Dorne werden herausgezogen. Komponenten wie Ausfallenden, Sitzstreben und Kettenstreben werden dann auf den Rahmen geklebt. Diese Verbindungen werden zur strukturellen Verstärkung und für eine glatte Oberfläche nochmals mit zusätzlichen Kohlefasern umwickelt. Die Montage erfolgt mit Präzisionsvorrichtungen, um eine perfekte Ausrichtung zu gewährleisten.

In diesem Stadium ähnelt die Struktur schließlich einem kompletten Fahrradrahmen. Die verbleibenden Schritte sind Schleifen, Endbearbeitung und Lackieren.

Insgesamt ist die Verarbeitung von Rohkohlefasern zu einem kompletten Karbonrahmen ein extrem zeitaufwändiger Prozess. Die Monocoque-Bauweise ermöglicht es den Herstellern, mit minimalem Materialeinsatz starke und leichte Produkte herzustellen. In Kombination mit den hochgradig einstellbaren mechanischen Eigenschaften von Kohlenstofffasern ist die Monocoque-Bauweise nach wie vor die bevorzugte Wahl, wenn es darum geht, ein außergewöhnliches Verhältnis zwischen Steifigkeit und Gewicht zu erreichen.

Die Monocoque-Fertigung ist jedoch teuer und nicht sehr flexibel. Wie bereits erwähnt, erfordert das Verfahren einen erheblichen Arbeitsaufwand, Investitionen in Werkzeuge und lange Produktionszyklen. Dies ist ein Grund, warum viele Hersteller von Carbon-Fahrrädern Fabriken in arbeitsintensiven Regionen errichten.

Ein weiterer wichtiger Kostenfaktor ist der Werkzeugbau. Jede Rahmengröße erfordert eine eigene Form. Wenn eine Rahmenplattform 12 Rahmengrößen und mehrere Gabelgrößen umfasst, werden die Werkzeugkosten enorm.

Für kleine Marken und Sonderanfertigungen sind solche Herstellungskosten oft nur schwer zu rechtfertigen. Selbst große Marken halten in der Regel Produktzyklen von zwei bis drei Jahren ein, um die Entwicklungsinvestitionen zu amortisieren.

Rohr-an-Rohr-Konstruktion (ein anderes Herstellungsverfahren)

Für Hersteller von kundenspezifischen Kohlefaserrahmen kann es aus den oben genannten Gründen äußerst schwierig sein, einen wettbewerbsfähigen Monocoque-Rahmen zu entwickeln. Daher wenden sich viele Hersteller einer anderen Produktionsmethode zu: der Rohr-zu-Rohr-Konstruktion.

Vom Konzept her ist dieses Verfahren dem Schweißen von Stahl-, Titan- oder Aluminiumrahmen sehr ähnlich.

Jedes Karbonrohr wird separat hergestellt und in einigen Fällen direkt von spezialisierten Karbonrohrlieferanten bezogen. Dieser Ansatz senkt die Herstellungshürden erheblich und ermöglicht dennoch eine hochpräzise Kontrolle über Geometrie, Steifigkeit und Fahreigenschaften. Die ausgewählten Carbonrohre bestimmen weitgehend die Leistung des Rahmens, während die Rohrlängen die Rahmengeometrie definieren.

Die zugeschnittenen Kohlenstoffrohre werden zum Verkleben in Ausrichtungsvorrichtungen positioniert. In der Regel wird ein Kohlenstoffrohr in ein anderes eingesetzt, während Prepreg-Kohlenstofffasern zur Verstärkung von außen um die Verbindung gewickelt werden.

Bei fortschrittlicheren Herstellungsverfahren kann der zusammengesetzte Rahmen zur zusätzlichen Verdichtung in Vakuumbeutel oder starre/flexible Formen gelegt werden, während bei einfacheren Verfahren das Harz vor der Weiterverarbeitung einfach auf natürliche Weise aushärten kann.

Die Rohr-zu-Rohr-Konstruktion ermöglicht hochgradig maßgeschneiderte Geometrien, erfordert jedoch außergewöhnliche handwerkliche Fähigkeiten, um die strukturelle Sicherheit zu gewährleisten. Außerdem ist diese Methode im Allgemeinen mit einer größeren Materialredundanz verbunden als die Monocoque-Bauweise.

Lugged Konstruktion

Die Lugged-Carbon-Konstruktion ist der Rohr-zu-Rohr-Fertigung sehr ähnlich. Die Carbonrohre werden mit vorgefertigten Laschen verbunden, anstatt die Rohre direkt ineinander zu stecken. Die Hersteller produzieren Laschen in verschiedenen Spezifikationen und verbinden sie mit Carbonrohren zu einem kompletten Rahmen.

Dieses Verfahren ähnelt den traditionellen Löttechniken für Stahl mit Laschen.

Wie bei der Rohr-zu-Rohr-Konstruktion gibt es jedoch auch bei Carbonrahmen mit Stollen mehr überlappende Materialien als bei Monocoque-Strukturen, was zu einem geringeren Verhältnis von Steifigkeit zu Gewicht führt.

Schlussfolgerung

Auch heute noch, Fahrradrahmen aus Kohlefaser erfordern nach wie vor umfangreiche handwerkliche Fähigkeiten. Langfristig gesehen sind die grundlegenden Fertigungsprinzipien der Herstellung von Carbon-Fahrrädern haben sich im Laufe der Jahre nicht dramatisch verändert. Wenn man jedoch genauer hinsieht, wurden enorme Fortschritte bei der Qualitätskontrolle, der Konsistenz, der Verdichtungstechnologie und der Prozessoptimierung erzielt.

Ganz gleich, wie ein Carbonrahmen äußerlich aussieht, eines ist sicher: Seine wahre Leistung geht weit über das hinaus, was an der Oberfläche sichtbar ist.
